類型：TFT顯示模組
顯示像素：80x160
外形尺寸 ：24.0x30.0x1.46
VA尺寸：0.96
AA尺寸 ：0.96
有效尺寸mm：10.8x21.7
應用：工業控制系統、便攜式電子設備
視角：IPS
背光/亮度：400cd/m2
接口方式：SPI
特殊說明：防靜電ESD 8KV
工作溫度：-20~70℃
供電電壓：+3.3 V
驅動芯片：ST7735S

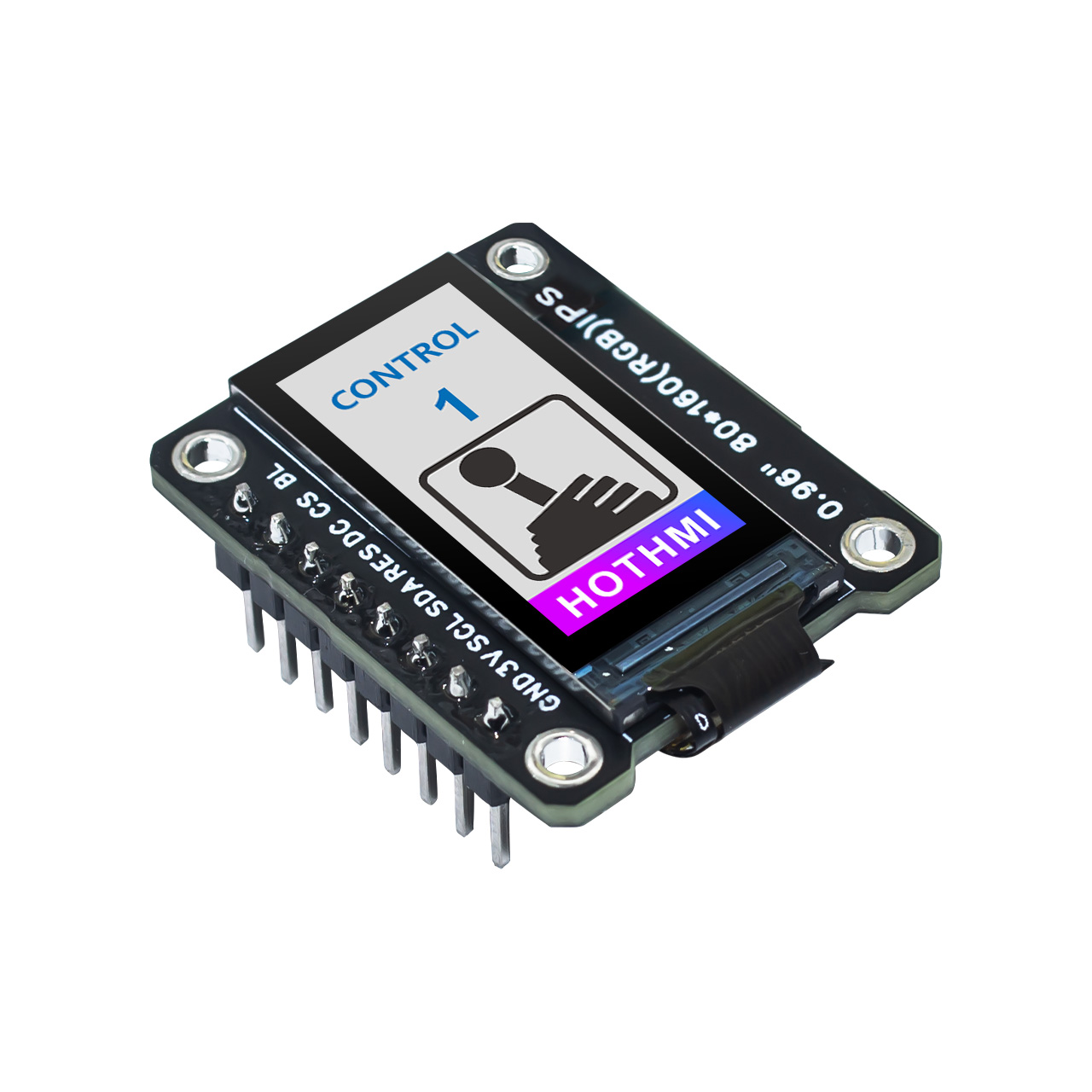

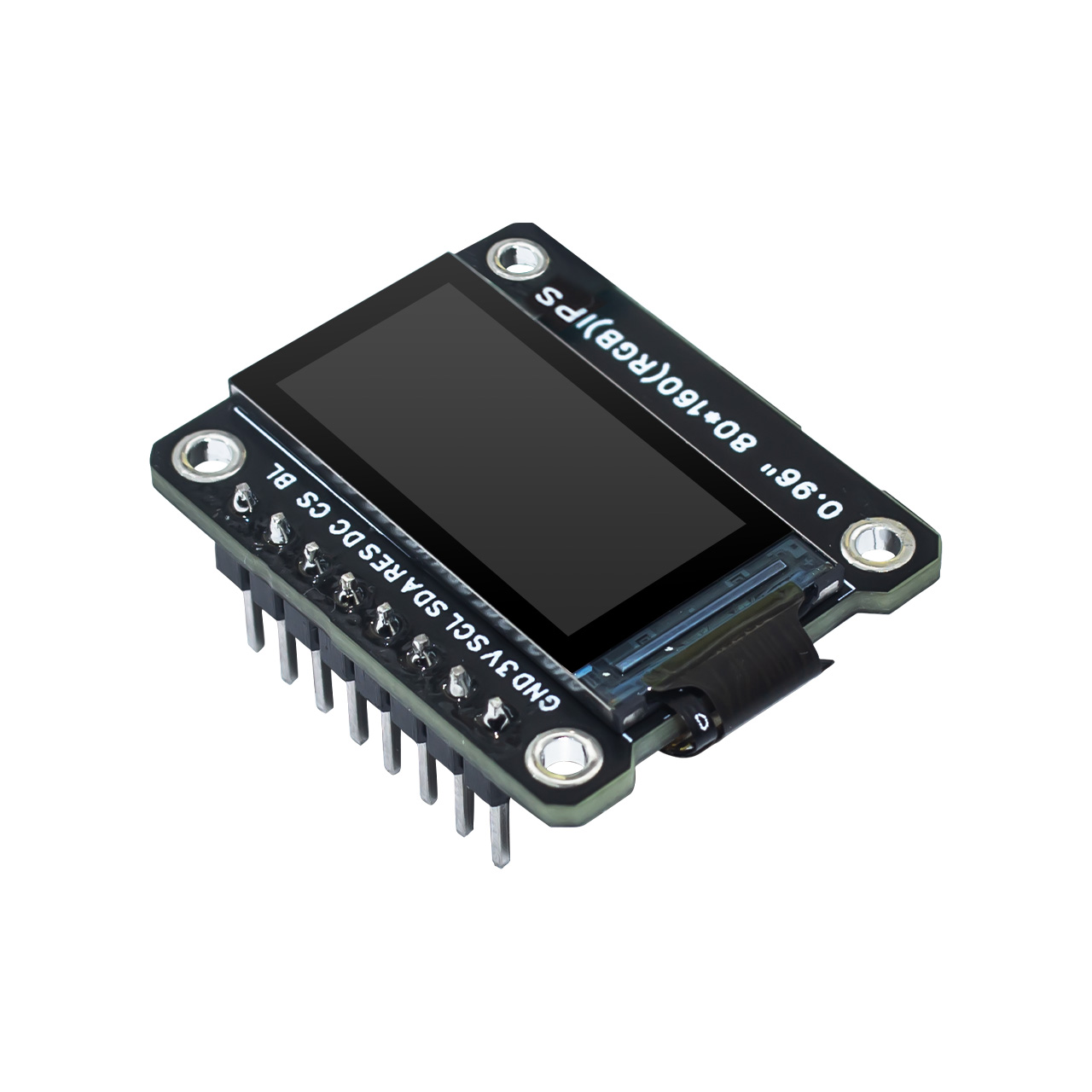

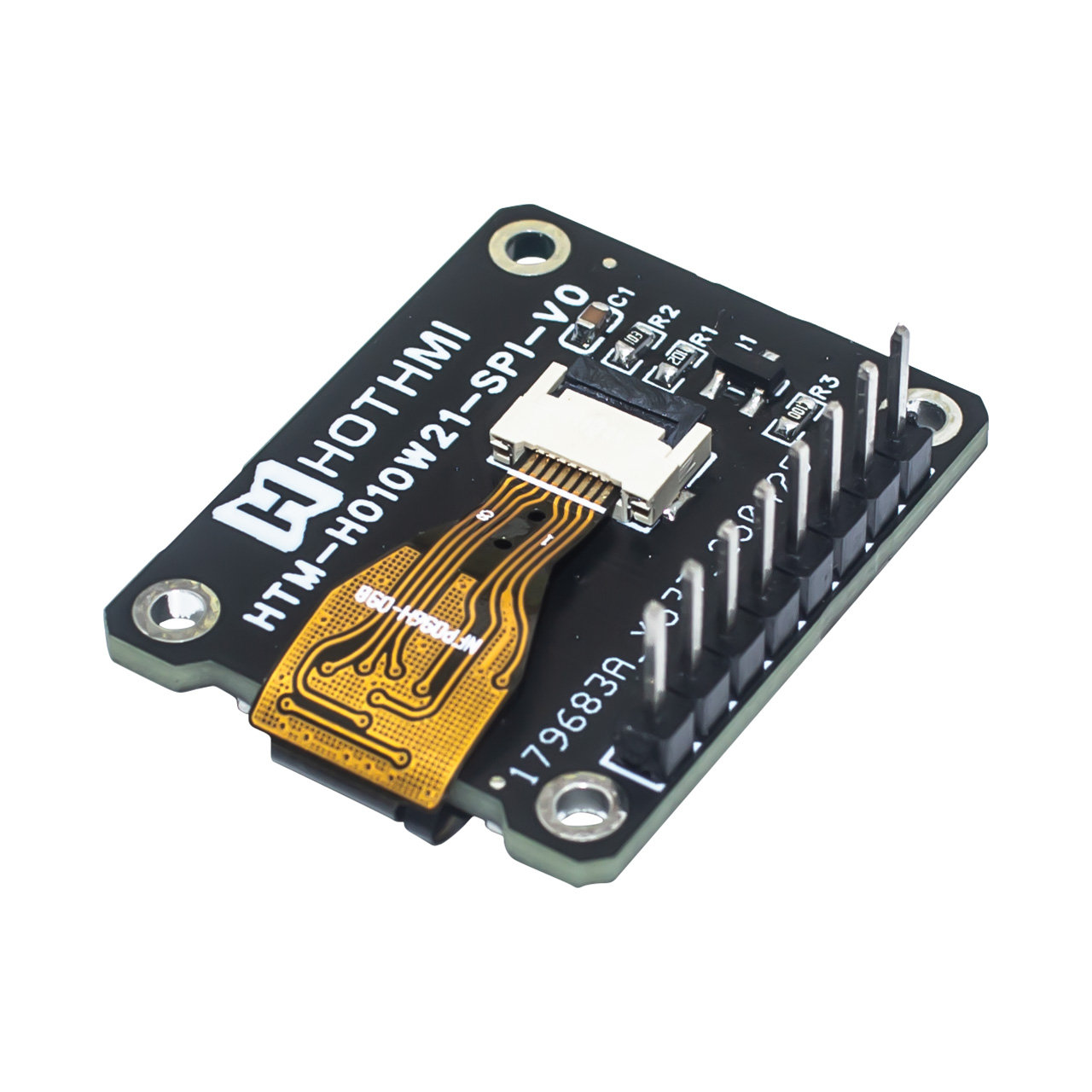

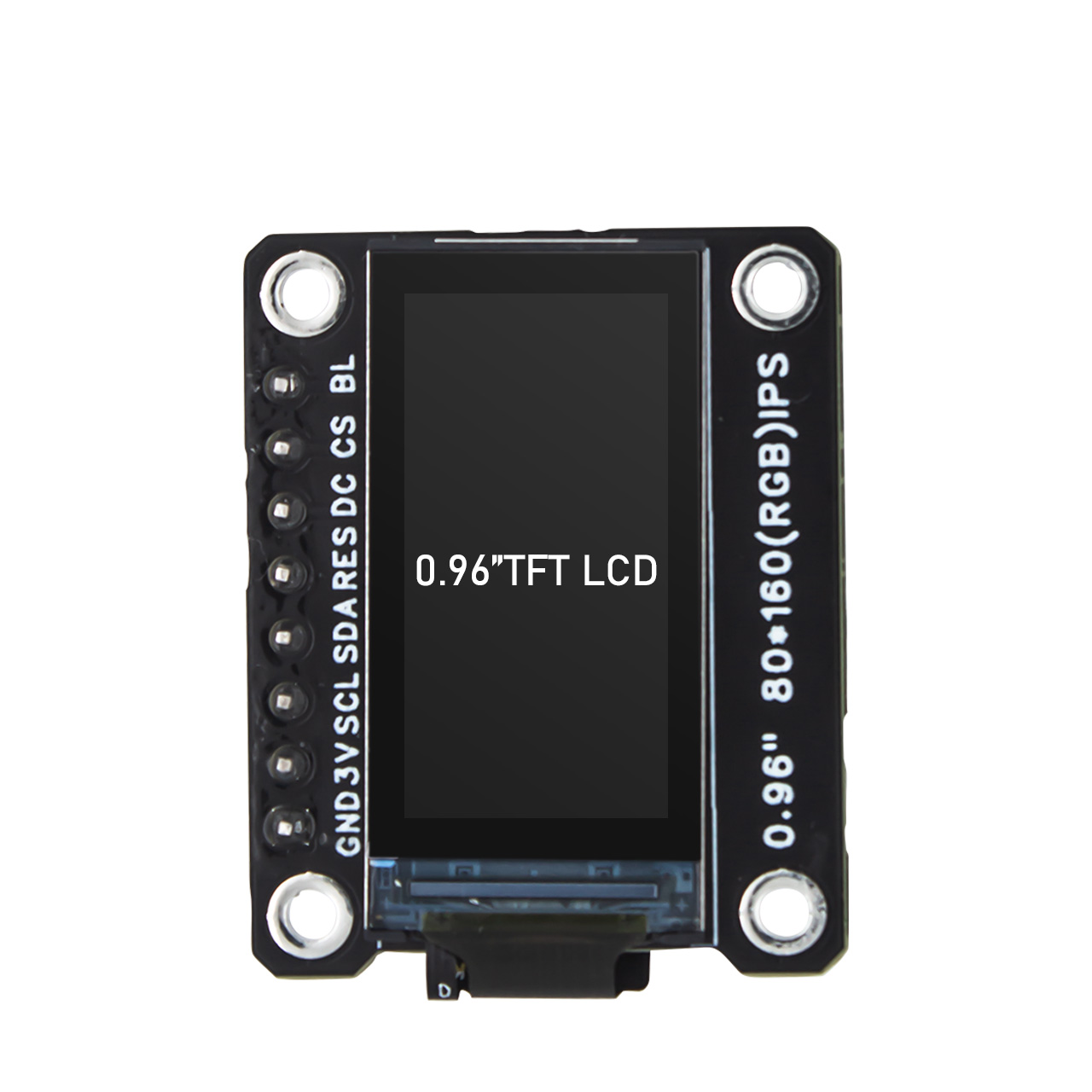

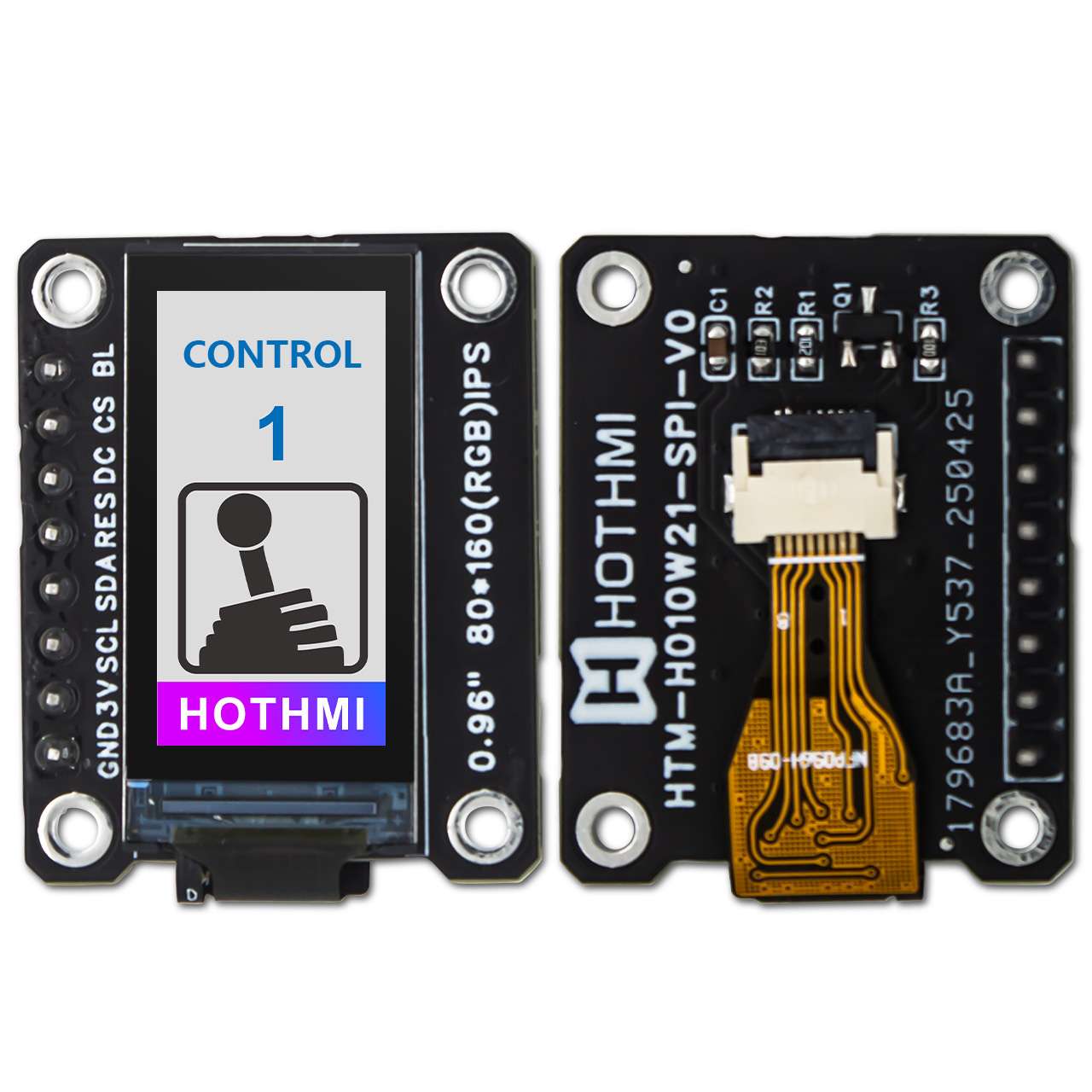

HTM-H010W21-SPI-V0顯示屏模塊采用常黑面板設計，支持4線8位數據串行接口，內置驅動電路（驅動芯片為ST77355<TFI>），工作電壓為+3.2V±0.2V。該模塊在-20℃至+70℃的環境溫度下可穩定運行，儲存溫度范圍為-30℃至+80℃，適合多種工業及消費類應用場景。顯示屏亮度典型值為400cd/m2（恒流測試條件下），并支持U80/080/L80/R80等典型觀看方向，確保不同角度的視覺體驗。
模塊引腳定義包含GND、VC1、SOL、SDA等信號接口，其中BLEN為背光控制引腳。為延長屏幕使用壽命，需特別注意避免長時間顯示靜態圖像，建議固定圖案顯示時間不超過2分鐘，并定期刷新內容或切換至黑色畫面、動態圖像作為屏保。物理尺寸標注精密，關鍵參數如24.00±0.2CPGB、30.00±0.2CPGB等體現了模塊的高精度制造工藝，非針型間距與針長等細節設計（如2.54mm非針間距）進一步保障了安裝兼容性。
產品型號及版本信息標注清晰，設計制圖比例為1:1，公差控制嚴格，滿足工業級可靠性要求。背光條件內置驅動電路，非光驅動條件下亦可穩定工作。該模塊適用于對顯示性能及環境適應性要求較高的設備，如工業控制面板、便攜式儀器等場景。
